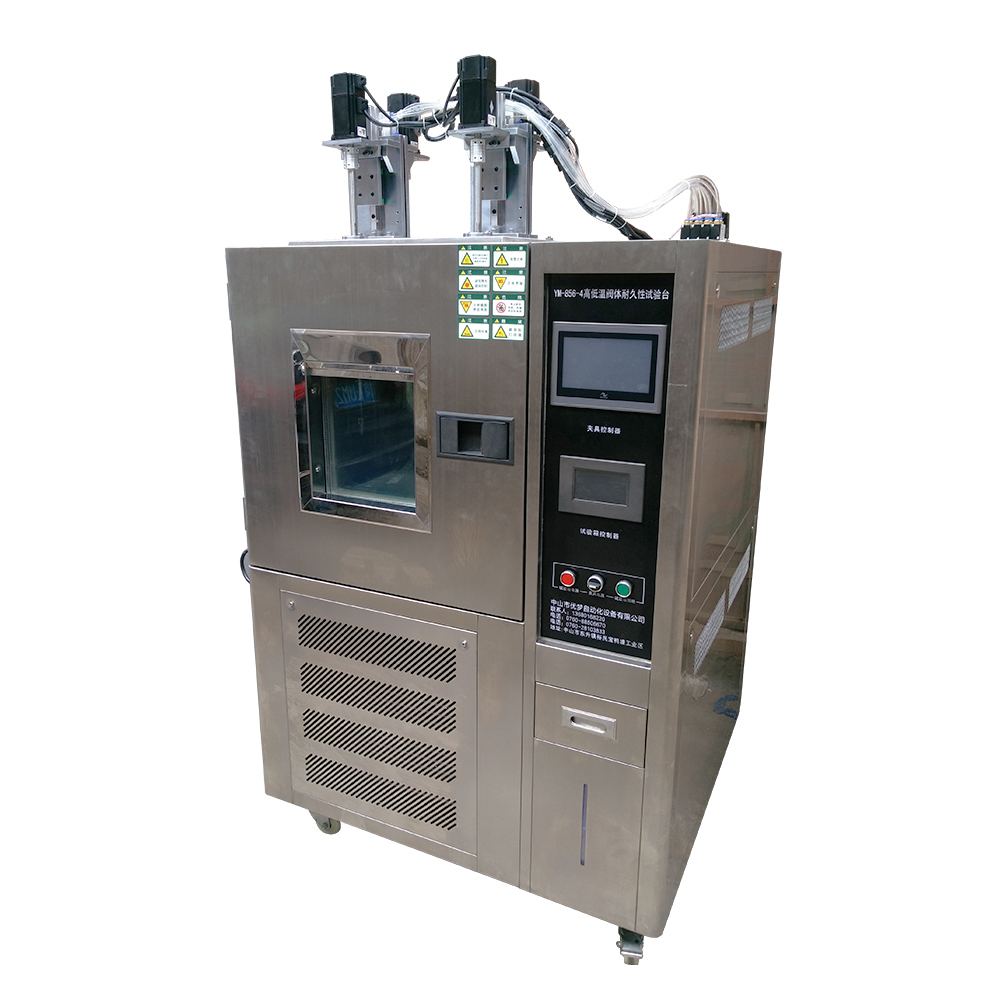

YM-856阀体高低温耐久性能综合测试机
一、概述：
对燃具阀体总成进行耐久性能测试。能模拟使用者的动作点火或关闭阀体，每个循环动作的时间长短及循环次数均可以设定，试验装置的功能符合CJ/T 3072－1998《家用燃气器具旋塞阀总成》中规定的技术要求。适合生产企业质检部门对产品进行型式试验和抽检检验。试验的动作机构均采用气动和电动器件，直行气缸和旋转电动马达分别实现压下旋转轴、旋转点火、松开旋转至小火及回旋复位的全部过程。试验装置所用的关键零部件采用进口元件，工作可靠、稳定。
二、技术参数：
1、工作电源：AC220±10%，50Hz。
2、使用压缩空气：2-4kg/cm2。
3、单循环时间：3-20s(可预置)。
4、推进行程： 0-10mm可任意调节。
5、旋转角度：0-360°可任意调节。
6、温度测量范围：-20℃～120℃。
7、循环次数：1-999999可预置。
三、功能与配置：
1、设计试验工位：10个。
2、阀体的安装可根据阀体规格如安装尺寸、按压行程、阀体角度进行调节。
3、安装夹具完全模拟人性设计，正常使用时动作柔和，在试验过程中不会产生因设备机械硬性动作而使阀体受非正常损坏的现象。
4、每个工位独立控制：
5、试验参数具有断电记忆功能，便于查询试验数据。
6、试验过程中当旋塞阀损坏时会自动停止并报警提示；
7、试验次数可设定，当到达设定次数后，自动停止工作。
8、阀体工作过程的动作、停止时间可设定。
9、旋转角度和力矩可调，如力矩超过设定值可报警并停机。
10、阀体安装于密闭的高低温箱内进行寿命测试，温度在-20℃～120℃范围可调，温度稳定度±2℃。
11、旋转角度可达到180度（从初始位置→下压旋转90度→主轴退回限位位置→再旋转90度→返回初始位置）；
12、机箱采用优质钢板成形，外观美观大方。
13、带自锁脚轮，便于移动定位。
四、控制系统组成及测试原理
1、系统的核心部分是由微机、高低温系统、数据采集系统、机械动作系统、打印输出系统。
2、软件系统由中文界面配动态画面组成，形象地模拟阀体的按压、旋转、点火动作。
3、以列表的形式将环境温度、循环次数、单循环时间、旋转角度、点火成功次数显示在管理软件界面上。
4、计算机是整个系统的核心，它是软件运行的平台，提示用户输入各种参数，进行数据处理。通过RS232接口与数据采集系统进行数据通讯，控制数据采集系统进行功能转换,并读取由各路信号转换而成的数字量，送微机进行处理。将采集到的温度信号与设定值进行比较，并根据相应的算法运算处理，又将控制指令输送到执行控制系统，由执行系统去驱动机械系统工作。
5、模拟采集系统接受来自计算机的指令，按要求进行通道切换，并将信号对应的数字量送入微机。数字表是系统中关系到量值传递准确性的核心仪器，它直接决定了检定数据的可靠性。本系统使用进口系统，它性能稳定，分辨率高，满足国家规程中相应的指标。
6、打印机完成原始记录及检定证书的输出。
